45KW /55KW星三角降壓啟動柜
本公司常年提供多功率段降壓啟動柜 深厚的技術功底 完美的產品服務
售前告訴你怎么選 售后告訴你怎么用

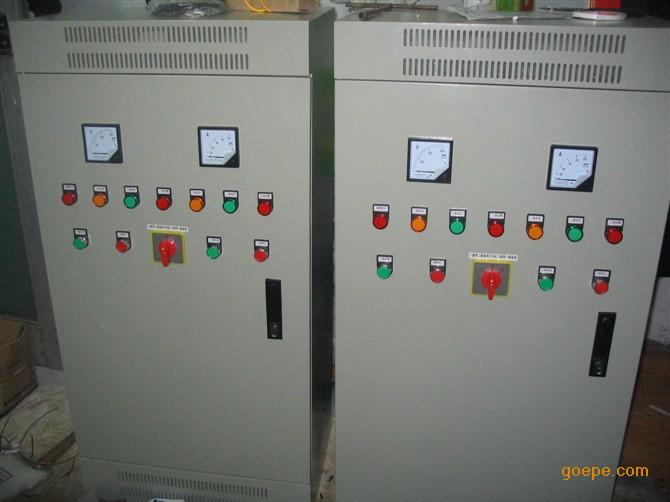

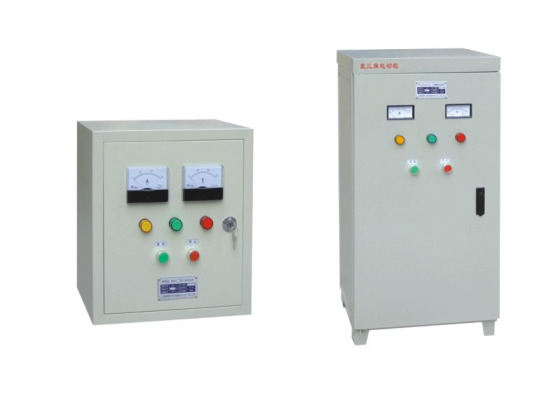

星三角起動柜
【產品概述】
【適用范圍】
【注意事項】:
起動電動機時,電源進線的起動電流不超過電動機額定電流的3~4倍,起動時間要根據電動機功率的大小,一般為01-99S可調,(包括一次或連續數次起動時間的總和),若連續起動時間總和已達30S,則起動的冷卻時間應不少于半小時才能再次起動,因此本產品僅作長時間歇起動之用,不適宜在頻繁操作條件下或者超載使用。
星三角起動柜(以下簡稱起動器),適用于交流380伏,50赫芝,在AC-3使用功率為135KW以下的三相鼠籠型感應電動機降壓起動之用,起動方式由“Y”自動換成“△”運行,對電動機具有過負載,斷相與失壓保護功能,廣泛用于壓縮機,風機,水泵等設配套。本產品符 合GB14048.4-2003/IEC60947-4-1;200。根據擴大用戶的意見,對原產品進行全面改進革新,其改進后產品特點:
1、柜體美觀、堅固;
2、線路接頭處空間大,接線方便;
3、內置結構、元件配用合理,性能穩定;
本產品適用于水泵(消防、供水、污水處理、油等)、 風扇、 鼓風機 、擠壓機 、離心機 、攪拌機、輸送機、 球磨機、 推進器 、錨泊絞車、 艙底污水泵、 制冷壓縮、 粉碎機 、軋機、壓縮機(螺旋式、柱塞式、離心式、渦輪式)等電動機啟動之用;
【工作原理】:
啟動鼠籠式異步電動機時,是將電動機的定子繞組先接成星行,待達到一定的額定轉速,即啟動完畢后,在額定的時間內再接成三角形運行。
本產品的優點:可以降低啟動電流,減輕它對電網和同一配網中其它電氣設備的的沖擊。啟動時的工作電流只有按三角形直接啟動的1/3。如果直接啟動時的啟動電流以6-7倍,則在星三角啟動時,啟動電流才2-2.3倍。起動轉矩也降為原來按三角形接法直接起動時的1/3。
1.電動機的定子繞組為三角形接法,額定電壓為380V的;
2.取下電動機接線盒中的三塊連片,注意分清U1 V1 W1和W2 U2 V2的位置與星三角起動柜中的接線盒位置相對應,千萬不可接錯;
3.當電動機超載時,電動機保護器會動作保護停機,(請根據電動機功率,調整好電動機保護器的工作電流)排除相關故障后再啟動;
4.時間繼電器的轉換時間按照電動機運行速度適當調整,一般為5-9S左右;
5.接觸器主觸頭在啟動投入三角形運行時打火燒熔(或出現爆響)為電動機負載側接線短路,務必請查清電動機抽頭及排除故障更換接觸器后再啟動投入。(此為人為故障,不在保修之列)
【產品性能】:
【安裝和使用】
安裝在戶內時,保證在下列條件下正常工作:
(1)、海拔高度不超過2000米;
(2)、周圍介質溫度不高于+40℃,不低于-10℃;
(3)、空氣相對濕度不大于85%;
(4)、震幅不大于0.5毫米,頻率不大于每分鐘600次的震動;
(5)、于垂直面的傾斜度不超過5度;
(6)、在無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。
